在電子制作和設計，經常會用到不同參數的電感線圈，這些線圈的電感量不像電阻那么容易測量，有些數字萬用表雖有電感測量擋，但測量范圍很有限。該電路以諧振方法測量電感值，測量下限可達 10nH，測量范圍很寬，能滿足正常情況下的電感量測量，電路結構簡單，工作可靠穩定。

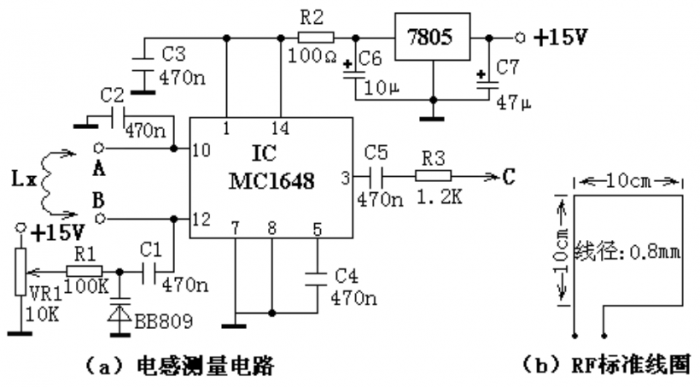

該電路的核心器件是集成壓控振蕩器芯片 MC1648 ，利用其壓控特性在輸出 3 腳產生頻率信號，可間接測量待測電感 LX 值，測量精度極高。BB809 是變容二極管，圖中電位器 VR1 對+15V 進行分壓，調節該電位器可獲得不同的
電壓輸出，該電壓通過 R1 加到變容二極管 BB809 上可獲得不同的電容量。測量被測電感 LX時，只需將 LX 接到圖中 A、B 兩點中，然后調節電位器 VR1 使電路諧振，在 MC1648 的 3腳會輸出一定頻率的振蕩信號，用頻率計測量 C 點的頻率值，就可通過計算得出 LX 值。
式中諧振頻率 f0 即為 MC1648 的 3 腳輸出頻率值，C 是電位器 VR1 調定的變容二極管的電容值，可見要計算 LX的值還需先知道 C 值。為此需要對電位器 VR1 刻度與變容二極管的對應值作出校準。
為了校準變容二極管與電位器之間的電容量，我們要再自制一個標準的方形 RF（射頻）電感線圈 L0。如圖 6—7(b)所示，該標準線圈電感量為 0.44µH。校準時，將RF 線圈 L0 接在圖的 A、B 兩端，調節電位器 VR1 至不同的刻度位置，在 C 點可測量出相對應的測量值，再根據上面諧振公式可算出變容二極管在電位器 VR1 刻度盤不同刻度的電容量。
