PMOS增強型管：uG-uS<0 , 且 |uG-uS|>|uGS(th)| ， uGS|th|是開啟電壓；
NMOS增強型管：uG-uS>0，且 |uG-uS|>|uGS(th)| ，uGS|th|是開啟電壓；

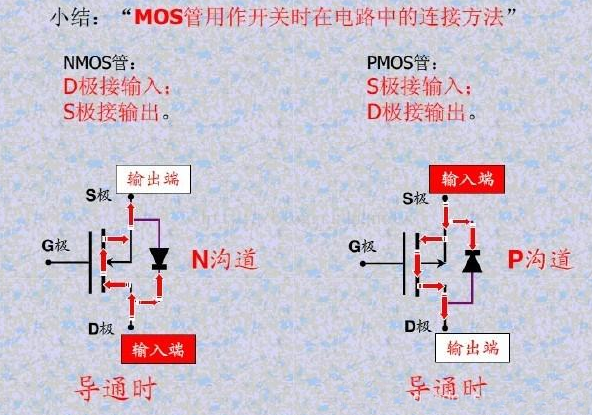

PMOS導通是在G和S之間加G負S正電壓。NMOS相反。
比如AOD409是一款P型MOS管，詳細資料可以在alldatasheet里下載芯片資料。其中uGS=-10V，所以u(píng)G-uS<-10V才能導通。同理LR8726參數uG=10V，所以u(píng)G-uS>10V才能導通。

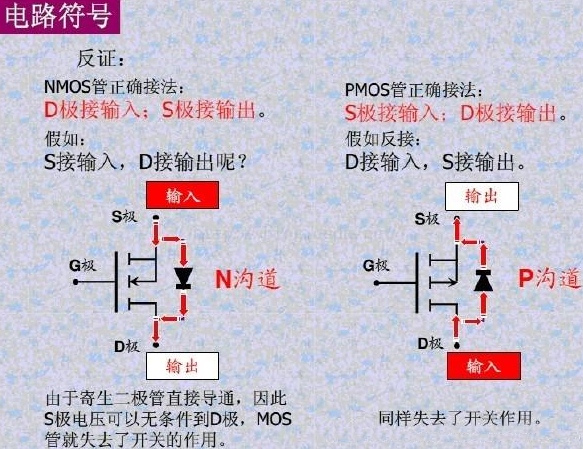

那么S極和D極輸入輸出反接又會怎樣呢？
這里D極和S極反向也不絕對，前提是看電路怎么設計，如輸入是地時也不用考慮寄生二極管直接導通的狀況，圖片上反接導致寄生二極管直接導通前提是輸入為高電壓，經過負載后直接流向地。這種情況是要避免出現的。否則MOS管就會失去了開關作用。
