三極管開關應用-驅動指示
晶體管開關常見的應用之一，是用以驅動指示燈，利用指示燈可以指示電路某特定點的動作狀況，亦可以指示馬達的控制器是否被激勵，此外亦可以指示某一限制開關是否導通或是某一數字電路是否處于高電位狀態。
舉例而言，下圖即是利用晶體管開關來指示一只數字正反器（flip-flop）的輸出狀態。
假使正反器的輸出為高準位（一般為5伏特） ，晶體管開關便被導通，而令指示燈發亮，因此操作員只要一看指示燈，便可以知道正反器目前的工作狀況，而不須要利用電表去檢測。
有時信號源（如正反器）輸出電路之電流容量太小，不足以驅動晶體管開關，此時為避免信號源不勝負荷而產生誤動作；
采用下圖 所示的改良電路，當輸出為高準位時，先驅動射極隨耦晶體管Q1做電流放大后，再使Q2導通而驅動指示燈；
由于射極隨耦級的輸入阻抗相當高，因此正反器之須要提供少量的輸入電流，便可以得到滿意的工作。
數字顯示器下圖之電路經常被使用于數字顯示器上。

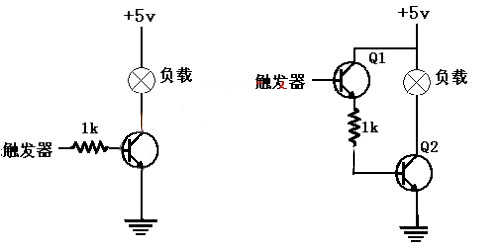

圖 （a） 基本電路圖 （b） 改良電路
不同電壓準位的界面電路
在工業設備中，往往必須利用固態邏輯電路來?yè)?dān)任控制的工作，工業設備的控制電路分為三大部份﹕（1）輸入部份，（2）邏輯部份，（3）輸出部份。
為達到可靠的運作，工業設備的輸入與輸出部份通常工作于較高的電壓準位，一般為220伏特。
而邏輯部份卻是操作于低電壓準位的，為了使系統正常工作，便必須使這兩種不同的電壓準位之間能夠溝通，這種不同電壓間的匹配工作就稱做界面（interface）問題。
擔任界面匹配工作的電路，則稱為界面電路。三極管開關就經常被用來?yè)?dān)任此類工作。
下圖利用三極管開關做為由高壓輸入控制低壓邏輯的界面電路之實例，當輸入部份的微動開關閉合時，降壓變壓器便被導通，而使全波整流濾波電路送出低壓的直流控制信號，
此信號使三極管導通，此時集電極電壓降為0（飽和）伏特，此0伏特信號可被送入邏輯電路中，以表示微動開關處于閉合狀態。
反之，若微動開關開啟，變壓器便不通電，而使三極管截止，此時集電極電壓便上升至VCC值，此一VCC信號，可被送入邏輯電路中，藉以表示微動開關處于開啟狀態。
在下圖之中，邏輯電路被當作三極管的負載，連接于集電極和地之間（如下圖） ，因此三極管開關電路的R1，R2和RC值必須慎加選擇，以保證三極管只工作于截止區與飽和區，而不致工作于主動（線性） 區內。

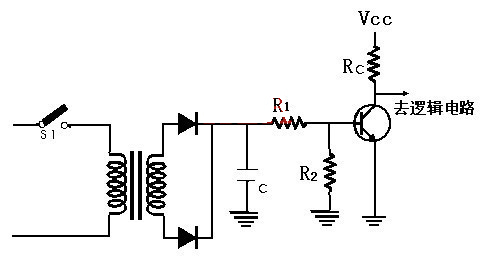

圖 三極管開關當作輸入部份與邏輯部份之間的界面
