4開關BOB電源全稱是BUCK or BOOST升降壓電源，顧名思義，既可以降壓，又可以升壓，兼容BUCK和BOOST電源的功能。

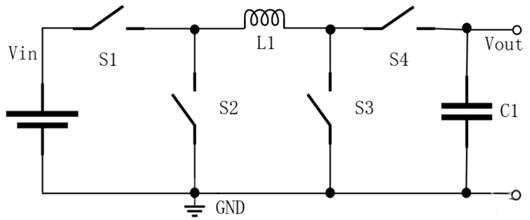

下圖是4開關BOB電源的拓?fù)涫疽鈭D，4個開關帶一個電感，通過控制開關的導通、斷開的不同狀態來衍生出不同的電源架構。
降壓模式

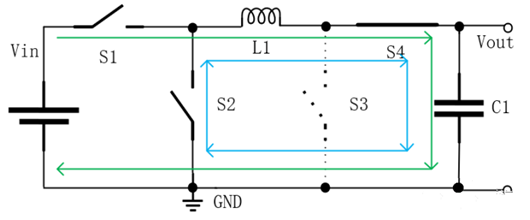

當S4處于常閉、S3處于常開狀態時，反復開關的管子是S1和S2，這就構成了BUCK降壓結構。下圖就是BUCK的結構，有S1、S2兩個工作管子，這種BUCK被稱為同步BUCK，效率會高一些。
有兩種工作周期，1：S1閉合、S2斷開，對電感L1充電，見下圖綠色曲線；2：S1斷開、S2閉合，電感對負載放電，見下圖藍色曲線。

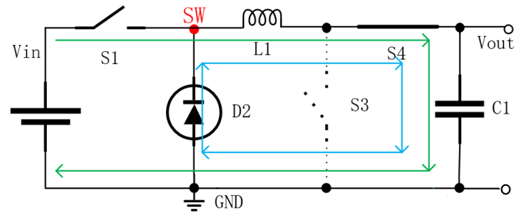

將上圖中的S2代替為二極管也可以起到降壓作用，然而效率會降低一些，二極管會消耗一部分功率，這種結構被稱為非同步BUCK，只有S1一個管子動作。
當S1閉合時，對電感L1充電，見下圖綠色曲線；當S1斷開時，電感L1通過負載——>二極管D2進行放電，見下圖藍色曲線。
對于非同步BUCK，如果在上圖中SW點開關節點位置測量電壓，會發現一個奇怪的負電壓，如下圖紅色圈圈中那樣，這是因?yàn)槎O管需要有一個導通低電壓，一般是0.7V，就剛好出現這個小小的負電壓。
升壓模式

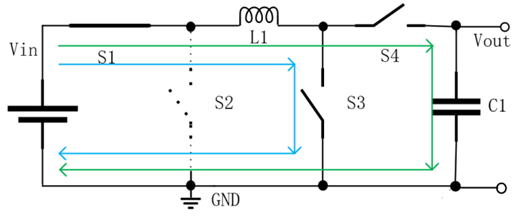

當S1處于常閉、S2處于常開狀態時，反復開關的管子是S3和S4，這就構成了boost升壓結構。
下圖就是BOOST的結構，有S3、S4兩個工作管子，有兩種工作周期，1：S3閉合、S4斷開，對電感L1充電，見下圖藍色曲線；2：S3斷開、S4閉合，電感對負載放電，見下圖綠色曲線。

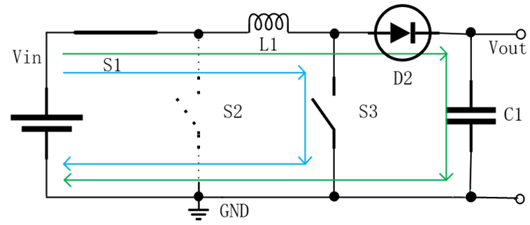

同樣地，也可以把S4代替為二極管，依然實現升壓結構。
總而言之，4開關架構電源，通過對開關進行配置，可以自由工作在降壓或者是升壓的模式。
