lc振蕩電路簡介

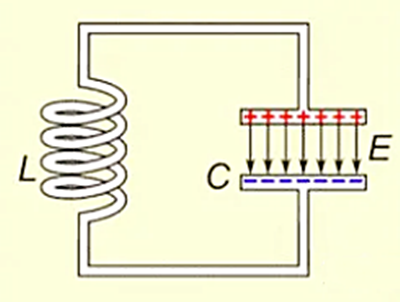

振蕩電路是由一個電容器與一個自感線圈串聯而成的，稱為 LC 電路（LC circuit）。LC振蕩電路通過利用電感和電容元件之間的電磁相互耦合，實現了電能和磁能的相互轉換，從而產生振蕩電流。
LC電路，也稱為諧振電路、槽路或調諧電路，是包含一個電感(用字母L表示)和一個電容(用字母C表示)連接在一起的電路。該電路可以用作電諧振器(音叉的一種電學模擬)，儲存電路共振時振蕩的能量。
lc振蕩電路充放電過程
1）過程：順時針電流為正方向，q為上級板帶電。
①放電：上級板帶正電，電容器相當于電源，電流通過線圈產生自感電流阻礙原電流，因此電流從零開始逐漸增加，電容器帶電量逐漸減小。
②充電：放電結束瞬間電流消失，產生逆時針方向感應電流，由于自感減弱，電流逐漸減小，感應電流給電容器充電，電荷量逐漸增加，此時下極板帶正電。
2）核心：電流增加對應電容器放電。
3）振蕩周期：T=2Π√LC
4）能量轉化：
電流增大時：磁場能增大，電場能減小。
電流減小時：磁場能減小，電場能增大。
電容器放電從正極出，負極入；充電反之。
lc振蕩電路四個過程
一、充電階段
當電路中的電源接通時，電流會通過電感元件，同時產生磁場。這個磁場是逐漸增強的，因為電流是逐漸增大的。當電容元件的兩端被充電到一定電壓時，電容元件內的電荷數量也會逐漸增加。在這個階段，電能被轉化為磁能和電荷能。
二、放電階段
隨著電容元件兩端的電壓升高，電感元件中的磁場能量也逐漸增強。當電容兩端的電壓達到一定值時，電感元件中的磁場能量和電容元件中的電荷能會達到一種平衡狀態。此時，電容元件內的電荷數量達到最大值，而電感元件中的磁場能量也達到最大值。
接下來，電容元件開始放電。在這個過程中，電容元件內的電荷數量逐漸減少，而電感元件中的磁場能量逐漸轉化為電流能量。這個過程中，電流會反向流動，因此電流的磁場方向也會反向。
三、反向充電階段
當電容元件內的電荷數量減少到一定程度時，電感元件中的磁場能量也開始逐漸減弱。此時，電容元件的兩端電壓會逐漸降低，電感元件中的電流也會逐漸減小。這個過程中，電能再次轉化為磁能和電荷能。
四、反向放電階段
當電容元件兩端的電壓降低到一定程度時，電感元件中的磁場能量已經非常微弱了。此時，電容元件開始反向放電，即電流方向與之前的放電方向相反。在這個過程中，電容元件內的電荷數量會逐漸減少，而電感元件中的磁場能量也會逐漸轉化為電流能量。
振蕩過程
通過以上四個階段的循環往復，LC振蕩電路會產生持續的振蕩電流。這個振蕩電流的頻率取決于電路中的電感和電容元件的參數，以及外部電源的電壓和電流等條件。
在振蕩過程中，每個周期的時間長度由電感和電容元件的數值共同決定。通常情況下，電感元件的電阻越小、自感應系數越大，則振蕩周期越長;而電容元件的電阻越大、容量越大，則振蕩周期越短。
能量轉換
在LC振蕩電路中，電能和磁能不斷地在電感和電容元件之間進行轉換。在充電階段和反向充電階段，電能被轉化為磁能和電荷能;而在放電階段和反向放電階段，磁能和電荷能又被轉化為電能。這種能量轉換過程可以實現電磁波的發射和接收，因此在無線通信、雷達等應用領域中具有廣泛的應用價值。
